3D-Scanner

3D Scann Zeugs

	Revopoint 3D Scanner Mini	Revopoint 3D Scanner Range	Drehteller	Handheld	Scanning Spray
Verwendung	Der Revopoint Mini eignet sich besser zum Scannen kleinerer Objekte von 1cm bis zu 50cm, da er leichter ist und sich einfacher bedienen lässt. Er zeichnet sich durch die präzise Erfassung von Details aus und ermöglicht schnelle Scans, leider ist er das aber nur Indoor. Die gescannten Objekte können problemlos bearbeitet werden, da der Revopoint Mini mit einer Vielzahl von 3D-Bearbeitungsprogrammen wie Fusion 360, Unity, Unreal Engine usw. kompatibel ist.	Der Range eignet sich für größere Objekte, womit man auch ganze Personen einscannen kann, dies zeichnet ihn aus sowie das er ebenfalls präzise wie der Mini ist, aber leider nicht so sehr in den Details. Er ist Indoor und Outdoor fähig. Ebenso ist er wie der Mini mit der vielen 3D-Bearbeitungsprogrammen kompatibel.	Hilft beim Scannen von kleinen Objekten, mit der Referenzpunkt verfolgung hat er leider ein paar fps weniger, aber scannt dafür nochmal etwas besser und genauer. Die Punkte sind schon auf dem Drehteller und werden in dem Programm als rote punkte angezeigt (wenn er die erkennt)	Der Handheld wird benutzt um bessere Freestyle aufnaheme zu machen, er stabilisiert die Scanner bei den Scanns und vereinfacht und verbessert er die aufnahem	Es hilft dein Objekt (vor allem Schwarze) sichtbarer zu machen indem man eine Mattierungsbeschichtung auf die Oberfläche deines Objektes sprüht, die nach ca. 4 Stunden weg geht, manchmal fangen. Im Gegensatz zu anderen Sprays hat AESUB Blue kein Titandioxid, das von der Europäischen Chemikalienagentur (ECHA) bei Inhalation durch die Atemwege als krebserregend eingestuft wurde.

Scan Voraussetzungen

Die Materialoberfläche spielt eine wichtige Rolle beim 3D-Scannen. Mattes Material ist ideal, da glänzende Objekte die Ergebnisse verzerren oder die Infrarotpunktprojektionen in die falsche Richtung reflektieren können. Die besten Oberflächenmaterialien sind Steine, Ton, Marmor, Leder, Beton und raues Metall, solange sie keine Hinterschneidungen oder Löcher aufweisen. Eine gleichmäßig ausgeleuchtete Oberfläche ist immer vorteilhaft, während Schattenwürfe unbedingt vermieden werden sollten.

Geometrische Körper mit scharfen Kanten oder Versatz können dem Scanner Schwierigkeiten bereiten. Für eine präzise Ausrichtung und Orientierung benötigt der Scanner ausreichend Daten bei merkmalbasierten oder Referenzpunkt-Scans. Wenn es einen Sprung von einer Seite des Objekts zur anderen gibt, kann dies zu einem Verlust der Verfolgung führen. Ein anschauliches Beispiel hierfür sind Bücher, die auf einem Drehteller mit ihrer schmalen Seite zu wenig Referenzfläche bieten.

Einweisen können dich:

Person
Elias Neufeld

Einweisung Hardware

Scanner

Nimm den 3D-Scanner und befestige ihn am Stativ. Schließe das Kabel sowohl am 3D-Scanner als auch am Endgerät an und warte einige Sekunden. Auf der Rückseite des Scanners befindet sich eine LED, die entweder grün leuchtet, um eine erfolgreiche Verbindung anzuzeigen, oder rot, um anzuzeigen, dass keine Verbindung besteht.

Drehteller

Um den Drehteller zu verwenden, schließ ihn mit dem Power-Kabel an und stell sicher, dass Ihr Endgerät Bluetooth unterstützt. Halte den Knopf an der Seite für ein paar Sekunden gedrückt. Wenn du den Drehteller zum ersten Mal einschaltest, setzt er sich zurück, also wunder dich nicht. Sobald alles verbunden ist, platzier dein Objekt am besten mit etwas Knete (die Knete sollte sich irgendwo in der Scanner-Box befinden) in der Mitte des Drehtellers.

Handheld-Stabilisator mit Handy

Befestige den Scanner oben drauf wie bei den Stativen beschrieben. Auf der Unterseite und an der Seite in mittlerer Höhe gibt es weitere Optionen, um den Powerbank-Griff und die Handyhalterung anzuschließen. In der 3D-Scanner-Box sollte ein 2-in-1-Handykabel vorhanden sein, das verwendet werden kann. Schließe das Handy mit dem USB-C-Teil an und den Scanner mit dem USB-B-Typ (verbinde einfach das Passende mit dem Passenden). Jetzt geht alles auf dem Handy weiter.

Einweisung Software

Scanner

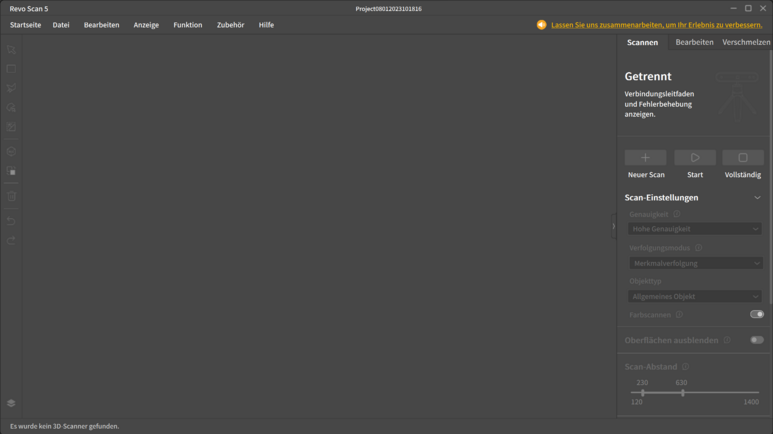

Für das Scannen wird die Software "Revo Scan 5" verwendet. Um den Vorgang zu starten, öffne das Revo Scan-Programm und klicke auf "Neues Projekt". Dadurch wird eine neue Oberfläche geöffnet, auf der der Scanner auf der rechten Seite angezeigt wird. Bitte stell sicher, dass du über einen USB 3.0-Anschluss verfügen. Manchmal kann es eine Weile dauern, bis das Programm den Scanner erkennt. Nachdem der Scanner erkannt wurde, kannst du die Einstellungen entsprechend anpassen. Achte darauf, dass das Kreuz in der Abbildung genau auf das zu scannende Objekt ausgerichtet ist. Überprüfe auch die Leiste auf der rechten Seite, die die Entfernung zwischen Scanner und Objekt anzeigt optimal ist. Bei Bedarf kannst du die Belichtung manuell einstellen. Wenn du alles richtig eingestellt hast und alle Voraussetzungen beachtet hast, steht nichts mehr im Weg zu Scannen.

Drehteller

Um den Drehteller zu verbinden musst du bei „Revo Scan 5.0“ auf „Zubehör“, dann auf „Zweiachsen-Drehtisch“ und dann auf „Verbindungen“ drücken. Nachdem musst du den Drehteller einschalten und warten bis der Drehteller bei den „Verfügbare Geräte“ erscheint und dann einfach auf Verbinden drücken. Wenn du dich verbunden hast musst du auf „Einstellungen öffnen drücken, dass geht mit zwei wegen, einmal sobald du dich verbunden hast mit dem Drehteller, wird unten rechts vom „Revo Scan“ Fenster für paar Sekunden „Einstellung öffnen“ angezeigt oder du gehst wieder auf „Zweiachsen-Drehtisch“ und dasteht „Einstellung öffnen“ auch

Handheld

Handheld: Verbinde den Handheld fast genauso wie den Drehteller. Gehe auf "Zubehör" und dann auf "Handheld". Überprüfe die Liste der "Verfügbaren Geräte".

Revo-Scan-Handy + Handheld

Die "Revo Scan" App ist kostenlos und kann einfach heruntergeladen werden. Sobald du die App geöffnet hast, siehst du unten links den Handstabilisator. Dort wird angezeigt, ob du mit dem Handheld verbunden bist oder nicht. Achte auch beim Scanner auf die Anzeige des Lichts, ob es grün ist, um eine Verbindung anzuzeigen. Wenn alles klappt, drücke auf "Neues Projekt" und der Rest sollte genauso funktionieren wie in der PC-Version.

Scanning Spray

Sicherheitsvorkehrungen

Achtung! Das Spray ist leicht entzündbar und der Behälter steht unter Druck. Beim Einatmen kann es zu Schläfrigkeit und Benommenheit führen. Vermeide die Verwendung in offenen Umgebungen und direkter Sonneneinstrahlung. Setze es keiner Temperatur über 55 °C aus.

Anwendung

Beginne damit, natürlich den Deckel zu entfernen. Stelle sicher, dass du einen angemessenen Abstand von etwa 15-20 cm (einfach nach Augenmaß) zum Objekt einhältst, um es zu besprühen. Nachdem du alles eingesprüht hast, warte kurz und berühre das gesprayte idealerweise nicht mehr, da es sehr empfindlich ist. Danach kannst du mit dem Scannen beginnen.
